取扱説明書はここにあります- 改訂1（ページ20のネジの長さが更新されました）

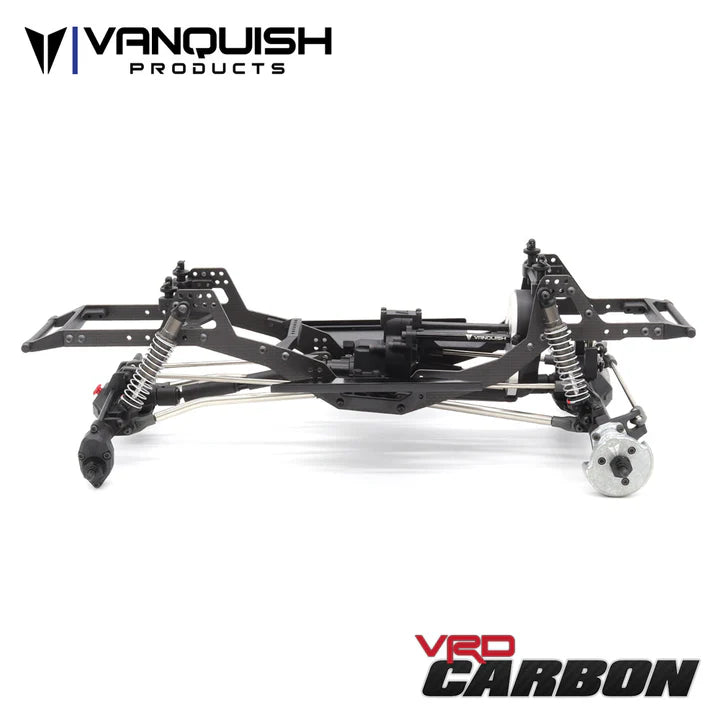

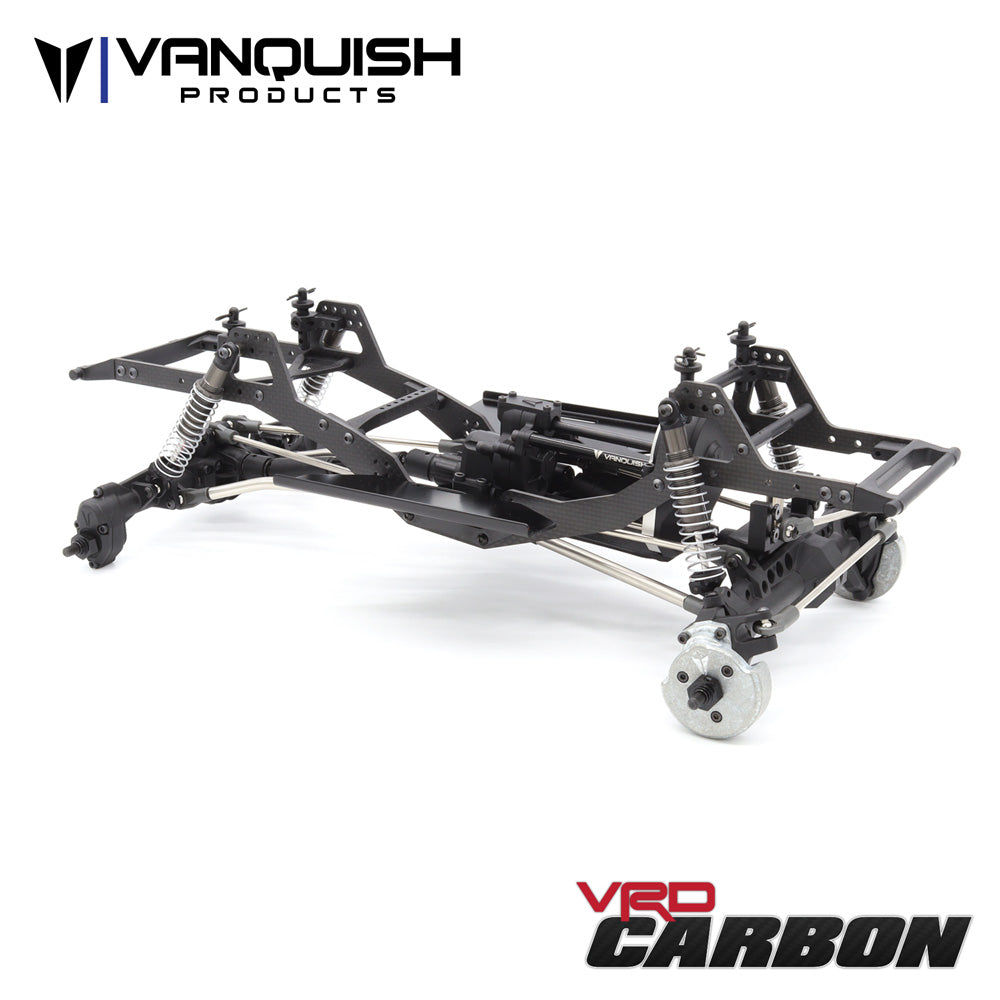

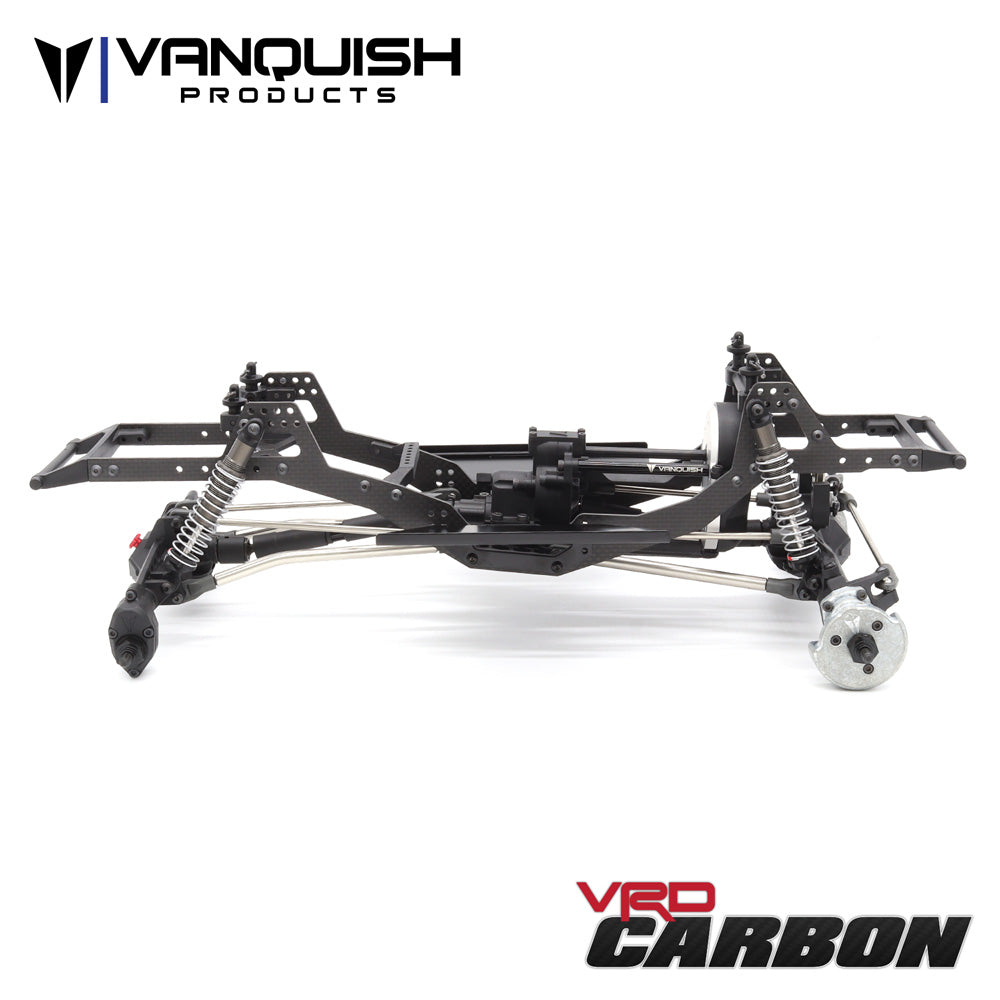

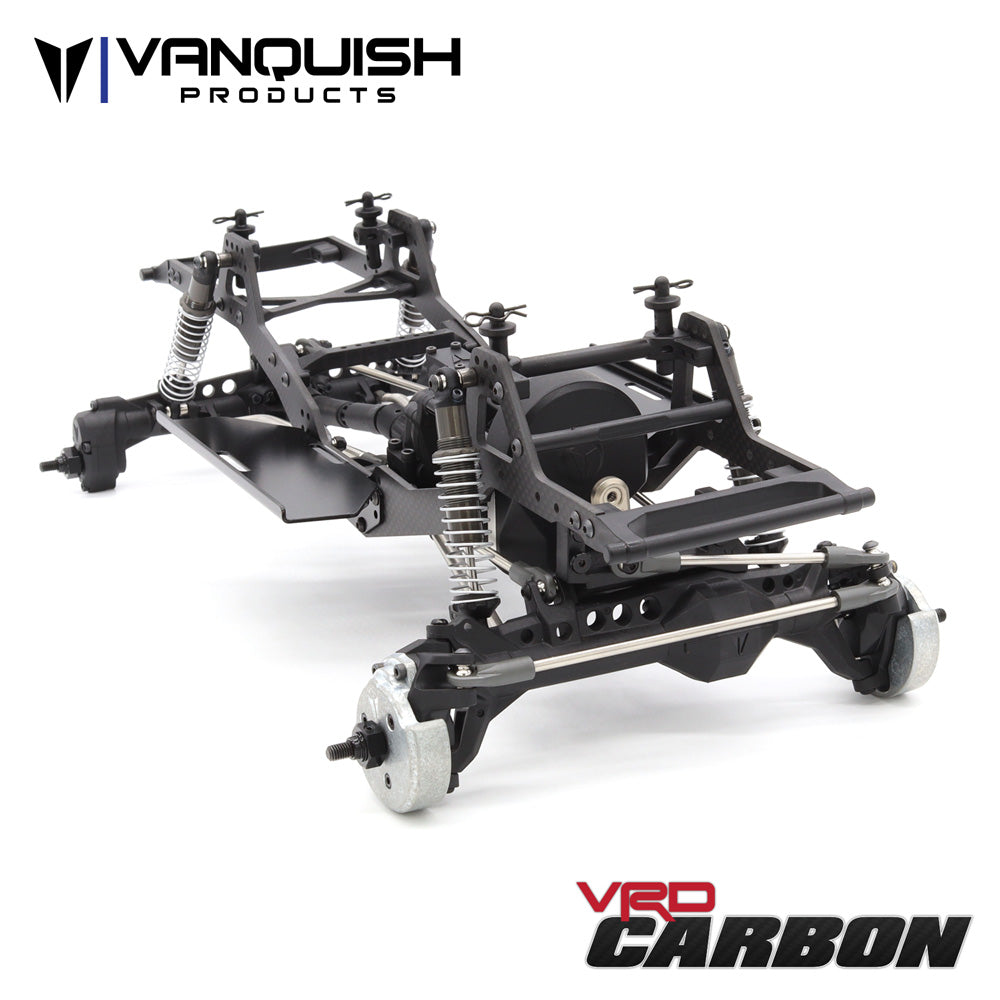

VRDカーボンキット

Vanquish Products VRD カーボンキットは、RC ロッククローリング分野で業界をリードするデザイナー達の手によって実現された、当社初の競技レベルプラットフォームです。全く新しい軽量仕様の VFD トランスミッションと、競技にインスパイアされた改良型 F10 ポータル アクスルを採用した VRD カーボンキットは、非常に競争力が高く、予測可能で多用途なプラットフォームです。VRD カーボンキットの心臓部は、6 度のフラット スキッド プレートと組み合わされた、マット仕上げの 3mm 厚カーボン ファイバー フレーム レールのペアです。成型シャーシ コンポーネントとスキッド プレートにより、軽量仕様の VFD トランスミッションが VRD シャーシの可能な限り低い位置に配置できます。初めて、フロント F10 ポータル アクスルに、サーボ オン アクスルと 4 リンクが装備されました。フロントおよびリア アクスルには、重り付きの真鍮製チューブ インサートとフロント アロイ ナックル ウェイトが含まれており、重心を可能な限り低く保ち、高性能な運転体験を実現します。

• 軽量仕様VFDトランスミッション

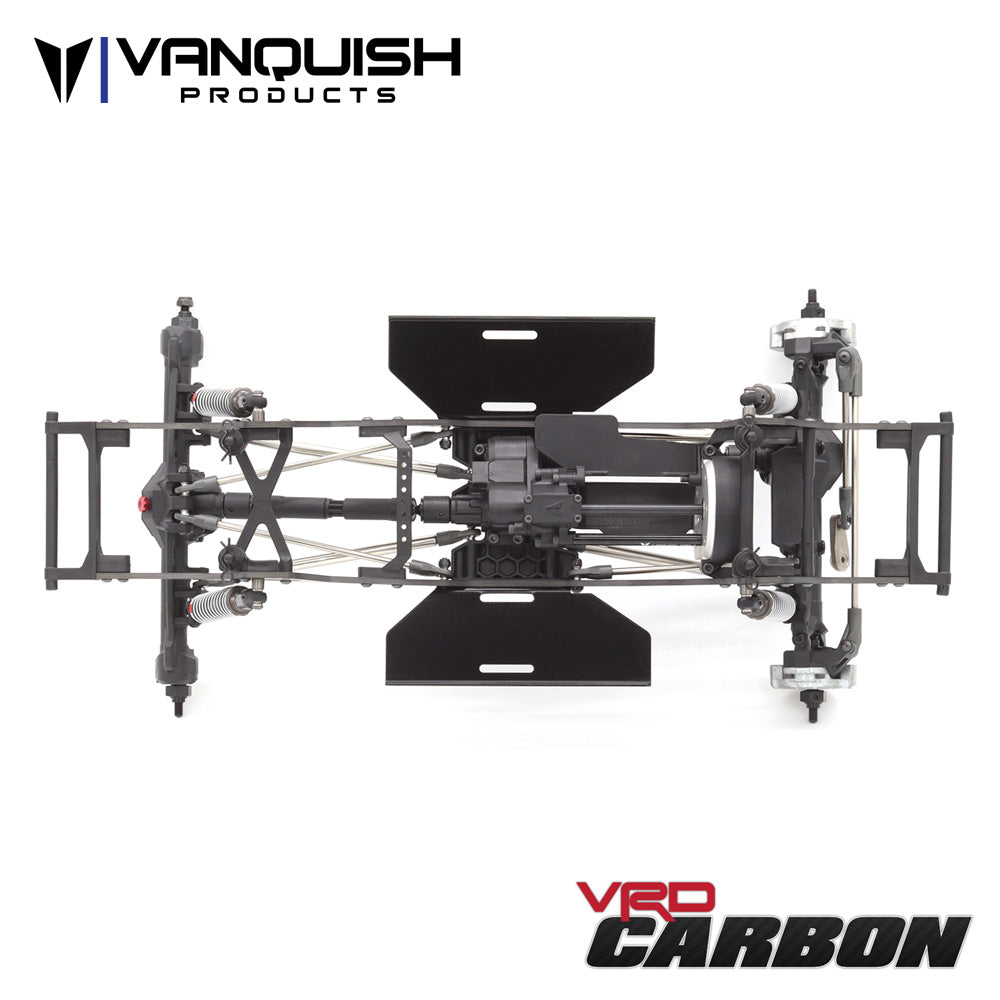

• 3mmマットカーボンファイバーフレームレール - 6度フラットスキッドプレート
• 37% オーバードライブ
• F10ポータルアクスル
• 車軸の真鍮製ウェイトチューブ
• 合金製ヘビーポータルナックルウェイト
• フロントアクスルオーバードライブポータルギア
• リアアクスル標準ポータルギア
• 軽量機械加工クロモリVFDトランスミッションギア
• 機械加工されたスプール、リングギア、車軸のピニオンギア
• クロモリユニバーサルアクスルシャフト
• ハードアルマイト処理ショックボディ
• ステンレススチールリンクとHDベントリアリンク
• インシジョンプロM4ロッドエンド
• 刻印入りアルミロックスライダー
• 調整可能なマルチポイントボディマウントシステム

シャーシ

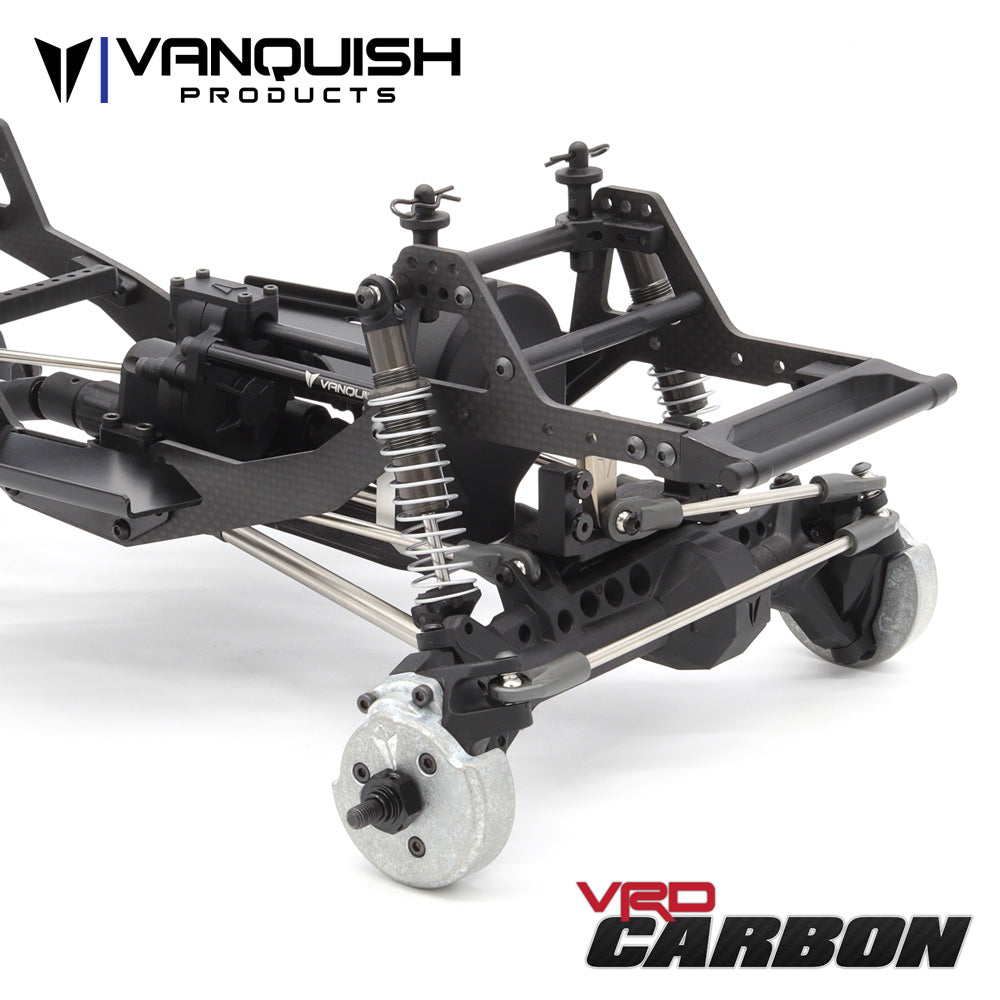

Vanquish Products VRD Carbonシャーシは、全く新しい成形シャーシコンポーネントを搭載し、最も過酷な地形にも対応できる調整可能なプラットフォームを提供します。ショックアブソーバーとボディのマウントポジションを複数用意し、ミニマルなフロント/リア交換式バンパーと組み合わせることで、ボディのマウントとフィッティングをシンプルにしています。打ち抜きアルミ製ロックスライダーは、電子機器やバッテリーのマウントをフラットにし、ボディをしっかりと支え、保護します。

ドライブトレイン

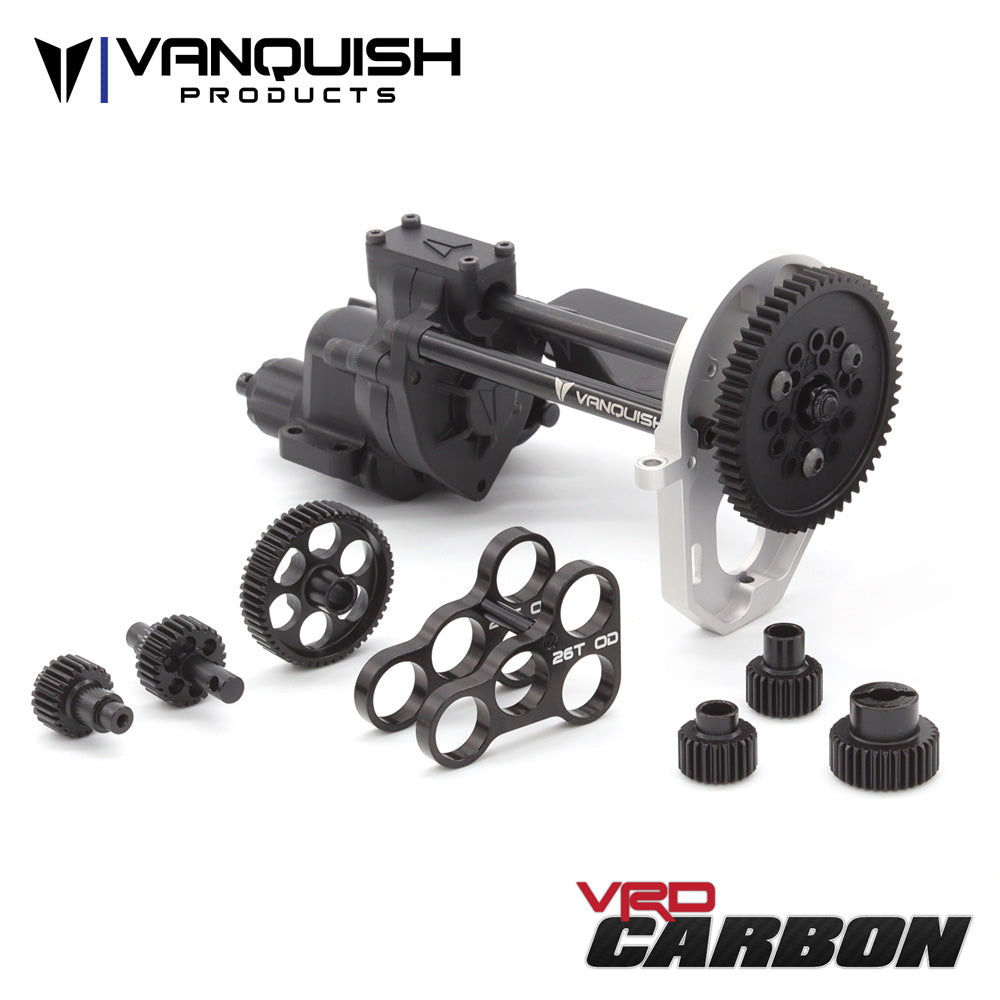

VRDカーボンキットの核となるのは、新開発の軽量仕様VFDトランスミッションです。軽量アルミ削り出しモータープレートとアルミ製モータープレートスタンドオフを装備し、VFDトンネルを省くことで、ハイパフォーマンスな外観を実現しています。VFD内部には、アルミ削り出しベアリングプレートと軽量クロモリギアが採用されています。各ギアは、トランスミッション全体の軽量化と高い耐久性の両立を目指し、可能な限り軽量化するよう再設計されています。Tケースには21%のオーバードライブギアが内蔵されています。

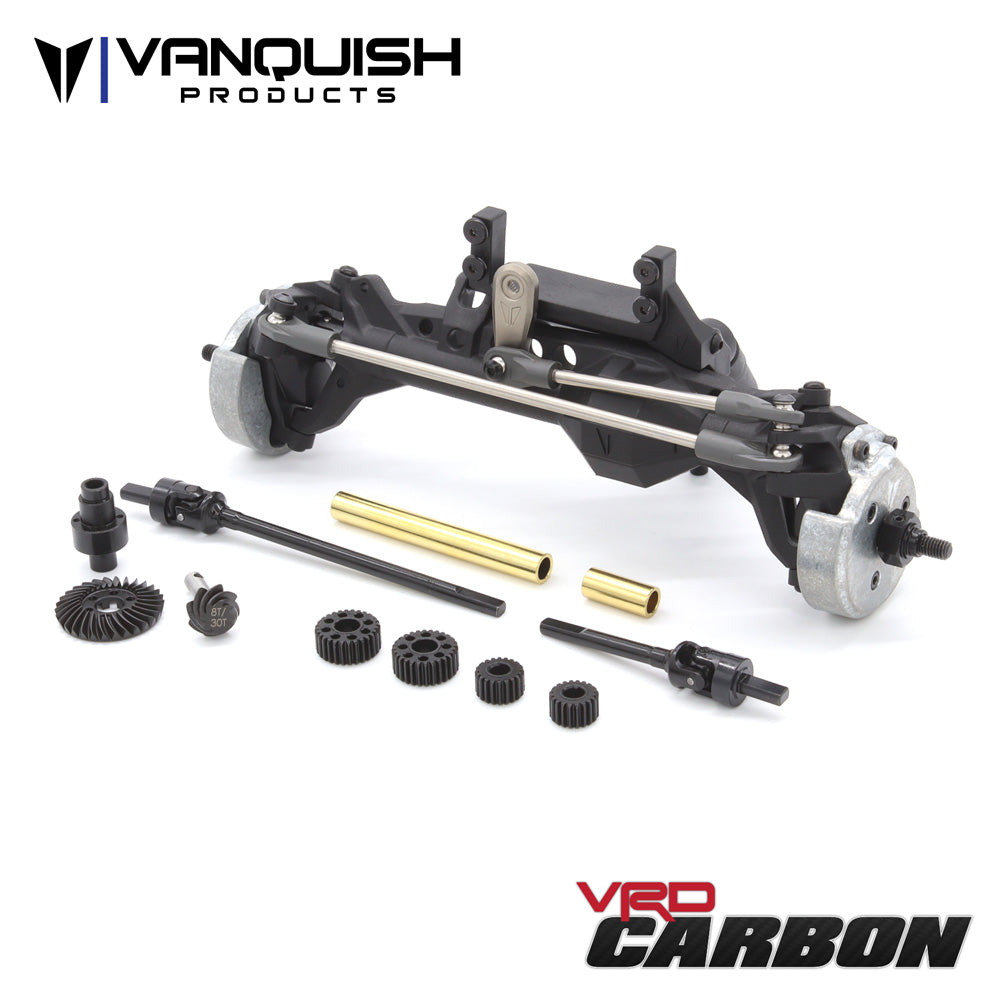

フロントF10ポータルアクスルにはオーバードライブポータルギアが、リアF10ポータルアクスルには標準ギアが採用されています。VFDオーバードライブと組み合わせることで、最終的なオーバードライブ率は37%となります。両アクスルには、フロントアクスルにアルミ製ポータルナックルカバーに加え、内部に真鍮製のウェイトチューブが組み込まれています。これは、重心を可能な限り低く抑え、重量を前方に偏らせた、これまでで最も重量級のF10アクスルです。

サスペンション

VRDカーボンキットには、硬質アルマイト処理されたショックボディと、85～95mmの全長調整が可能な複数の長さ調整可能なロッドエンドを備えたIncision S8Eショックアブソーバーが含まれています。高耐久ステンレススチール製のロアサスペンションリンクと軽量アッパーリンクが、新型Incision Pro M4ロッドエンドを介してシャーシをアクスルに接続します。リアロアリンクは、最大のブレークオーバークリアランスを確保するために曲げ加工が施されています。複数のショックマウント位置と調整可能なショックアブソーバーの長さにより、幅広い車高とブレークオーバー調整が可能です。

仕様

• 1/10スケール
• フロントアクスル比 5.25:1
• リアアクスル比 6.25:1
• ピニオン 15T 32P
• スパー 52T 32P
• 六角対六角の全幅 - 200mm (7.87インチ)
• ホイールベース - 322mm (12.67インチ)
• 全体のフロント比 46.5:1
• 総リヤ比 68:1
• ファイナルオーバードライブ 37%

完了するために必要な項目:

• ツール
• ペイント
• コンプスタイルボディ
• 1.9 x 4.75インチタイヤ（推奨）
• 1.9 ホイール（Vanquish 製品または SLW ハブ互換ホイールが必要）
• 送信機/受信機
• ステアリングサーボ（25スプライン20mmサーボホーン付属）
• 540モーター
• ESC
• バッテリー（35mm x 35mm x 100mm最大）
• 充電器
